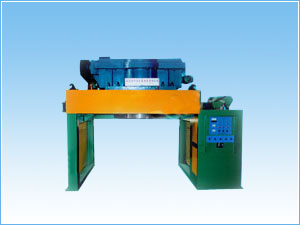

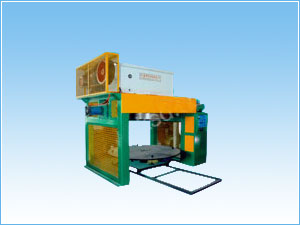

| 無錫康斯達機械電器有限公司自主研制、開發、生產的DL系列倒立式拉絲機是以無滑動的方式拉拔高、中、低碳鋼絲、不銹鋼絲、異型鋼絲及有色金屬粗、中直徑而開發的設備，適用于標準件行業、超市貨架制造行業、鋼絲來料加工企業。機臺特點：傳動系統采用一級強力窄V帶組合硬齒面減速機或擺環減速機；收線盤重大；卷筒強制風冷；氣動壓輪；下線盤自主動力且下線圈徑可調；交流變頻調速，機臺操作方便，安全可靠，節能30%以上。 注:卷筒直徑可根據用戶要求定制。 |
項目 |
單位 |
型號 |
卷筒直徑 |
mm |
Ф550-1500 |
******進線直徑 |
mm |
Ф36 |
材料強度 |
Mpa |
≤1200 |
壓縮率 |
% |
15-30 |
******拉拔速度 |
m/s |
2.5 |
電機功率 |
Kw |
3-110 |
|
| |
|
| |
|
| |
|
|
|
|

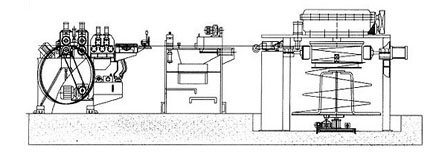

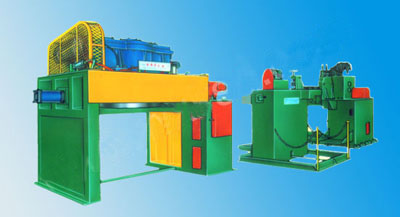

全自動送線 + 自動切削 + 倒立式拉絲機 生產線是我公司消化吸收國外先進技術而設 計的一種大盤重送線、大直徑拉拔的專用設備，起操作簡便可靠、安全性高。獨 特的高性能、人性化設計是拉拔中低碳線材的******設備，廣泛用于五金制品、羅 栓原絲、大直徑線材拉拔行業，深受行業專家、遠見卓識的企業家親睞。
特性說明：
★ 送線采用可編程變頻控制，使得與拉絲機連動的穩定性極高，對設備的安全生產設計了多處安全防護裝置，使設備能夠更加穩定運行，更安全可靠。送線過程全自動，無需人力操作。
★ 切削機構控制與送線機相同，傳動均由液壓控制、操作簡便靈活、切削過程全自動化，切削效果極佳。
★ 倒立式拉絲機的控制為安全操作模式，對緊急停車、亂線、斷線及電器故障能立即停車，剎車系統安全可靠、操作簡便靈活，人性化的設計使得整線操作過程更方便可靠，整線主要電器元件、液壓件均配用國際知名品牌產品。 |
|
自動送線部分 |
自動切削部分 |
倒立式拉絲機部分 |
名稱 |
單位 |
參數 |
名稱 |
單位 |
參數 |
名稱 |
單位 |
參數 |
主動輥輪直徑 |
mm |
Φ250 |
切削形式 |
|
內置式旋轉切削 |
卷筒直徑 |
mm |
Φ550－1500 |
轉速 |
m/min |
≤50 |
切削流程 |
|
自動 |
******進線直徑 |
mm |
Φ38 |
電機功率 |
Kw |
5.5－11 |
電機功率 |
Kw |
0.75－1.1 |
進線強度 |
Mpa |
≤1200 |
送線形式 |
|
單動
聯動 |
整機移動形式 |
|
液壓、手、自動控制 |
壓縮率 |
% |
15－30 |
壓輪形式 |
|
可調液壓控制 |
變速箱 |
|
擺線針輪 |
******拉絲速度 |
m/s |
0.5－2.5 |
變速箱 |
|
雙聯齒輪傳動 |
切削直徑 |
mm |
Φ12－38 |
電機功率 |
Kw |
22－110 |
送線直徑 |
mm |
Φ12-38 |
切削材料強度 |
Mpa |
≤1000 |
控制方式 |
|
交流變頻調速 |
材料強度 |
Mpa |
≤1000 |
控制方式 |
|
PLC
控 制 |
減速箱 |
|
硬齒面齒輪傳動 |
控制方式 |
|
PLC控制 |
|
|
|
|
|
|
|
